Продукция / Квазар / "Квазар-АСПТ"


Прибор приемно-контрольный и управления средствами пожаротушения "Квазар-АСПТ"


Назначение:

    Предназначен для обнаружения возгораний и управления установками газового, порошкового, и аэрозольного пожаротушения.

Основные функции:

  • прием извещений от:

    - автоматических и ручных пожарных извещателей (ИП) с нормально-замкнутыми или нормально-разомкнутыми контактами;

    - датчиков состояния дверей в защищаемых помещениях;

    - устройств дистанционного пуска (УДП);

    - сигнализатора давления.

  • управление установками газового, порошкового и аэрозольного пожаротушения в автоматическом режиме, по команде оператора или при поступлении на вход сигнала от УДП;

  • контроль давления и массы огнетушащего вещества;

  • управление звуковыми и световыми оповещателями;

  • взаимодействие с приборами и устройствами, имеющими контактные или бесконтактные выходные цепи для автоматического управления технологическими системами дымоудаления и вентиляции;

  • передача служебных и тревожных сообщений по интерфейсу CAN на пульт "Квазар-ПУ", АРМ "ИТРИУМ-КВАЗАР" или "Квазар-БИ";

  • управление по CAN-шине блоками силовых реле "Квазар-БСР" и контрольно-пусковыми блоками "Квазар-БКП";

  • выдачу извещений "ПОЖАР" и "НЕИСПРАВНОСТЬ" на пункт централизованного наблюдения (ПЦН);

  • контроль исправности цепей управления установками пожаротушения, цепей световых и звуковых оповещателей, цепей дверей в защищаемое помещение, цепей УДП, цепей датчиков давления и весовых устройств;

  • контроль наличия сетевого питания;

  • контроль состояния аккумуляторной батареи (АБ) резервного питания;

  • контроль вскрытия корпуса прибора;

  • блокировка автоматического пуска при открытии двери в защищаемое помещение;

  • ручной и дистанционный сброс пожарной тревоги и режима запуска средств пожаротушения;

  • контроль состояния CAN-шины.

"Квазар-АСПТ"
КВАЗАР-ПУ
КВАЗАР-4
КВАЗАР-8
КВАЗАР-16
КВАЗАР-БИ
КВАЗАР-АСПТ
КВАЗАР-АСПТ-А
КВАЗАР-БКП
КВАЗАР-А
КВАЗАР-АМ
КВАЗАР-БРА
КВАЗАР-БСР
КВАЗАР-БР
КВАЗАР-Prog
КВАЗАР-ППИ
АРМ "ИТРИУМ-КВАЗАР"
ПИ USB-CAN
ИПР-ЛеоТен
ЛеоТен-О
ЛеоТен-Т
ЛеоТен-ОТ

ЗАГРУЗИТЬ:
ПРАЙС-ЛИСТ СЕРТИФИКАТЫ
КАТАЛОГ
ДОКУМЕНТАЦИЯ
Проект на основе ИСБ Квазар (14,4 Мb)

Виды извещений

  • По состоянию пожарных шлейфов сигнализации (ШС):

    НОРМА, ВНИМАНИЕ, КЗ, НЕИСПРАВНОСТЬ, ПОЖАР

  • По состоянию дискретных сигналов:

    ЗАМКНУТО, РАЗОМКНУТО, КЗ, ОБРЫВ

  • По состоянию цепей УДП:

    НОРМА, НЕИСПРАВНОСТЬ, ПУСК, ОБРЫВ, КЗ

  • По состоянию питания:

    ОСНОВНОЕ, РЕЗЕРВНОЕ,
    АБ ЗАРЯЖЕНА, НЕИСПРАВНОСТЬ АБ

  • По состоянию цепей пуска:

    НОРМА, НЕИСПРАВНОСТЬ, ОБРЫВ, КЗ

  • По состоянию и тактике работы прибора в основных режимах

    НОРМА, ВНИМАНИЕ, НЕИСПРАВНОСТЬ, ПОЖАР

Прибор имеет встроенный пульт управления, состоящий из:

  • 8 светодиодных индикаторов, характеризующих текущее состояние прибора;

  • 3 функциональных кнопок управления ("ОТКЛ. ЗВУКА", "СБРОС/ТЕСТ", "АВТОМАТ. ВКЛ/ВЫКЛ);

  • встроенного звукового оповещателя, сигнализирующего о изменении состояния прибора.

Прибор имеет выход на ПЦН для выдачи обобщенного релейного сигнала "НЕИСПРАВНОСТЬ" при:

  • обрыве цепей контроля и неисправности контролируемых устройств;

  • обрыве цепей управления;

  • отсутствии или глубоком разряде аккумуляторной батареи;

  • неисправности аккумуляторной батареи.


    В состав комплекта Квазар-АСПТ входит аккумулятор.

Технические характеристики

Схема подключения

Количество защищаемых зон

1

Количество цепей пуска средств пожаротушения

4

Количество выходов управления световыми и звуковыми оповещателями

4

Количество выходов управления технологическими системами

1

Количество ШС

3

Количество цепей контроля состояния дверей

1

Количество цепей контроля состояния датчиков давления

1

Количество цепей контроля УДП

1

Количество CAN-выходов

1

Количество выходов на ПЦН

2

Количество каналов обмена с устройствами верхнего уровня

1

Максимальное количество извещателей в ШС:
-активных (типа ИП 212-5, с током потребления в дежурном режиме,
не более 0,15 мА)
-пассивных (типа ИП105-2/1 и других с аналогичными параметрами)



20

30

Сохраняет работоспособность:
-при сопротивлении соединительных проводов ШС, не более,Ом
-при сопротивлении утечки между проводами ШС или каждым проводом
 и "землей", не более, кОм:


100

47

Ограничение тока короткого замыкания ШС, не более, мА

27

Напряжение ШС, В

24

Сопротивление оконечных резисторо ШС, кОм

4,7

Длительность пусковых сигналов программно регулируемая

от 1 сек до 10 мин

Длительность задержки перед пуском средств пожаротушения
программно регулируемая

от 1 сек до 10 мин

Суммарное сопротивление внешней цепи со средствами
пожаротушения, не более, Ом

5

Цепи пуска средств пожаротушения:
напряжение, В
ток, А
напряжение, В
ток, А


12
до 3
24
до 0,5

Цепь управления звуковыми и световыми оповещателями:
напряжение, В
ток, А

напряжение, В
ток, А


от 12 до 24
до 0,15
24
от 0,5 до 1

Выход ПЦН "НЕИСПРАВНОСТЬ", "ПОЖАР"
ток, А
напряжение, В


до 0,1
60

Ток в цепи в режиме проверки целостности цепей средств
пожаротушения, не более, мА

2

Максимальное количество записей в буфере событий

500

Габаритные размеры, мм

300х300х115

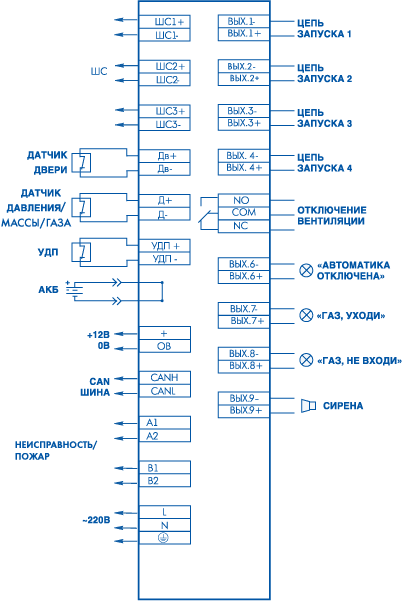

  Принципиальная схема подключения "Квазар-АСПТ"
