Продукция / Квазар-АСПТ-А


Прибор приемно-контрольный пожарный и управления "Квазар-АСПТ-А"

Назначение:

    Предназначен для обнаружения возгораний, управления оповещением, установками газового, порошкового, аэрозольного пожаротушения и прочим оборудованием по единой кольцевой двухпроводной адресной линии связи. Прибор может работать как автономно, так и в составе ИСБ "Квазар".

Основные функции:

  • прием и обработка информации о состоянии контролируемых зон от адресных пожарных извещателей серий "ЛеоТен" либо Leonardo (Леонардо), производимых компанией SystemSensor и адресных модулей "Квазар-АМ";

  • защита до трех зон средствами газового, аэрозольного и порошкового пожаротушения;

  • управление зонами, индивидуальная настройка адресных устройств зон в соответствии с планировкой и особенностями защищаемого объекта;

  • выдача команд адресным релейным блокам "Квазар-БРА" для управления автоматическими установками пожаротушения, устройствами оповещения и прочим оборудованием в автоматическом и ручном режимах;

  • контроль целостности управляющих цепей релейных блоков "Квазар-БРА";

  • контроль состояния единой адресной линии связи и CAN линии;

  • управление блоками силовых реле "Квазар-БСР";

  • выдача тревожных извещений на ПЦН;

  • управление режимами работы прибора с клавиатуры лицевой панели, пульта управления "Квазар-ПУ";

  • передача служебных и тревожных сообщений на блок индикации "Квазар-БИ", пульт управления "Квазар-ПУ";

  • резервное питание от встроенной аккумуляторной батареи;

  • контроль сетевого и резервного электропитания;

  • диагностика работоспособности прибора и адресных устройств.


Прибор адресный приемно-контрольный и управления АСПТ-А
КВАЗАР-ПУ
КВАЗАР-4
КВАЗАР-8
КВАЗАР-16
КВАЗАР-БИ
КВАЗАР-АСПТ
КВАЗАР-АСПТ-А
КВАЗАР-А
КВАЗАР-АМ
КВАЗАР-БРА
КВАЗАР-БСР
КВАЗАР-БДУ
КВАЗАР-БР
КВАЗАР-Prog
КВАЗАР-ППИ
АРМ "ИТРИУМ-КВАЗАР"
ПИ USB-CAN
Leonardo-MCP
Leonardo-О
Leonardo-Т
Leonardo-ОТ


ЗАГРУЗИТЬ:
ПРАЙС-ЛИСТ СЕРТИФИКАТЫ
КАТАЛОГ
ДОКУМЕНТАЦИЯ
Проект на основе ИСБ Квазар (14,4 Мb)

Технические характеристики

Количество защищаемых зон

3

Количество адресных извещателей Леотен либо Leonardo (Леонардо) или адресных модулей Квазар-АМ, контролирующих состояние одной зоны, не более:

10

Количество управляющих модулей одной зоны "Квазар-БРА" (оповещатели световые, оповещатели звуковые, пусковые цепи АУП), не более:
Тип выхода - контакты реле на замыкание с напряжением коммутации не более, В:
током коммутации не более, А:

10
30
2

Количество ДПЛС

1

Максимальная длина адресной линии, при сечении соединительных жил проводов 0,75 мм2 не более, м:

1000

Количество сигнальных выходов на ПЦН (неисправность, пожар):
Тип выхода - контакты реле на замыкание с напряжением коммутации не более, В:
током коммутации не более, мА:

2
60
150

Количество реле управления технологическим оборудованием:
Тип выхода управляющего модуля - группа контактов реле на переключение с постоянным напряжением коммутации не более, В
и током коммутации не более, А:
нормально-разомкнутая группа:
нормально-замкнутая группа:

1
30
2
"NO-C"
"NC-C"

Количество ключей Touch Memory

8

Количество выходов для питания внешних устройств:

1 - 24В/1А
1 - 12В/2А

Источник питания - сеть переменного тока напряжением, В:
Потребляемая мощность от сети в дежурном режиме не более, ВА
Ток, потребляемый от резервного источника в дежурном режиме не более, А:

от 187 до 242
30
0,4

При переходе на резервный источник питания прибор обеспечивает работоспособность:
- в дежурном режиме не менее, ч:
- в режиме "Пожар" не менее, ч:


24
3

Средняя наработка на отказ прибора не менее, ч:

30000

Средний срок службы прибора не менее, лет:

10

Габаритные размеры прибора не более, мм:

310х300х125

Масса прибора не более, кг:

4,5


     При работе в составе интегрированной системы безопасности "Квазар", обмен информацией с другими приборами системы осуществляется по выделенной двухпроводной линии связи типа "витая пара". В качестве протокола связи используется CAN-протокол спецификации CAN 2.0 В.
     Прибор обеспечивает выполнение процедур подключения/отключения оборудования контролируемых зон, управление режимом автоматического пуска централизованно, по командам дежурного оператора с пульта контроля и управления "Квазар-ПУ", а также с клавиатуры на лицевой панели прибора.
     Прибор обеспечивает представление информации на световых сигнализаторах и вывод информации обо всех изменениях состояния объекта жк индикаторе на лицевой панели. Сообщения о любых изменениях состояний контролируемых зон сопровождаются звуковыми сигналами встроенного звукового оповещателя.
     Прибор обеспечивает ограничение доступа к системным функциям режимов управления и просмотра контролируемых зон, с помощью процедуры считывания кода электронного ключа.
     Для защиты адресной линии от короткого замыкания рекомендуется устанавливать базы извещателей с базами B401LI.
     Прибор имеет 4 уровня ограничения доступа к системным функциям режимов управления и просмотра контролируемых зон, с помощью процедуры считывания кода электронного ключа.
     Конструкция прибора обеспечивает степень защиты оболочки IP20 по ГОСТ 14254-96. По устойчивости к воздействиям температуры и влажности окружающего воздуха прибор соответствует группе B4 ГОСТ Р 52931-2008. Прибор соответствует требованиям Европейского стандарта EN 54 "Системы пожарной сигнализации".

Для увеличения, нажмите на изображение
Схема подключения АСПТ-А

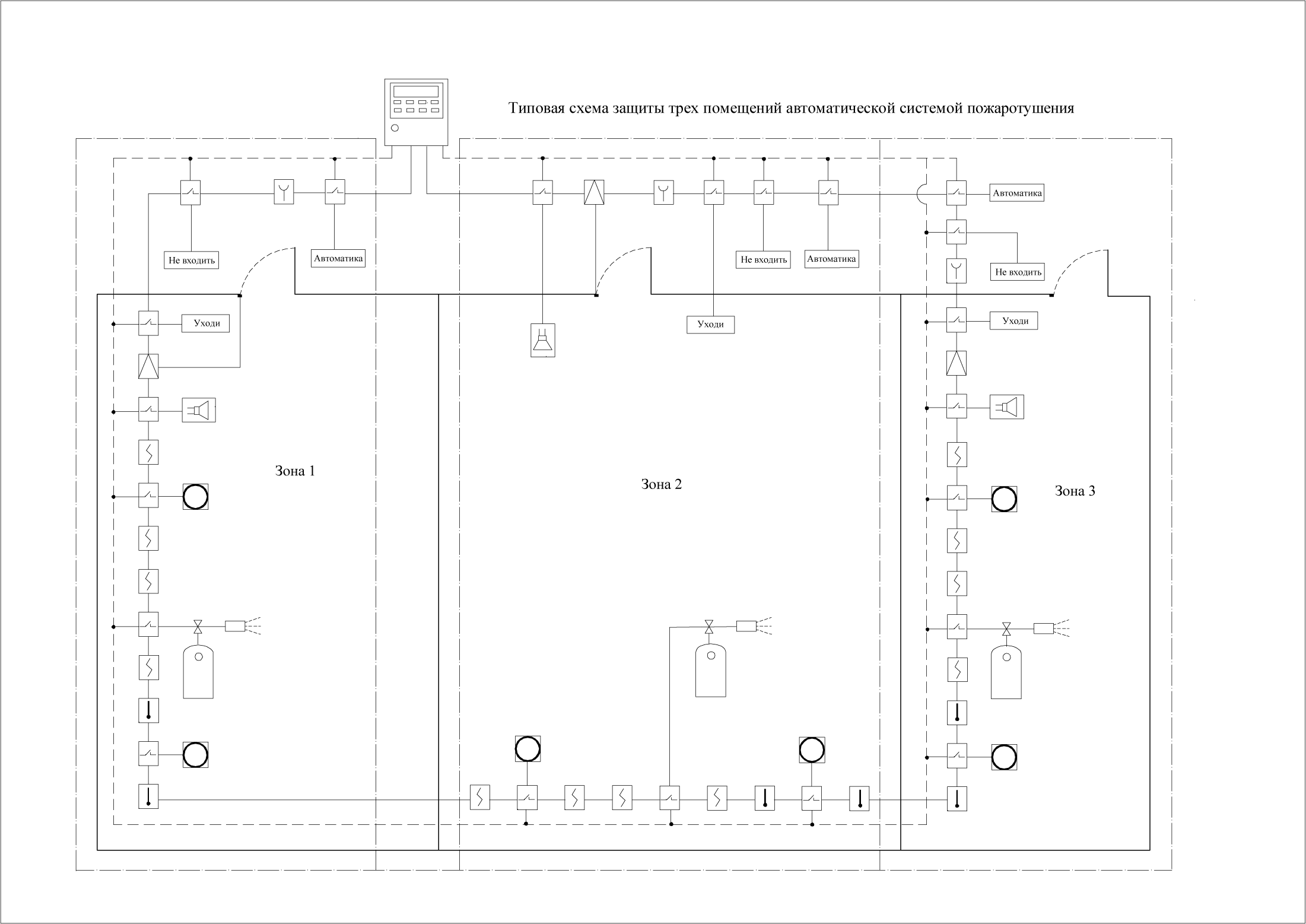

Типовые схемы защиты помещений автоматической системой пожаротушения
(Для увеличения, нажмите на изображение)

     До установки прибора на объекте необходимо назначить его системный адрес и адреса устройствам, устанавливаемым в контролируемых зонах (извещателям, адресным и управляющим модулям), а также установить их конфигурационные параметры. Данная процедура осуществляется с помощью программы «Квазар-Prog».

Типовая схема защиты помещения автоматической системой пожаротушения Типовая схема защиты помещения автоматической системой пожаротушения
извещатели System Sensor серии Леотен, Leonardo (Леонардо)

Пожарные извещатели System Sensor серии "ЛеоТен" и Leonardo (Леонардо) предназначены для обнаружения возгораний в помещениях различных зданий и формирования сигнала "ПОЖАР" на адресный приемно-контрольный прибор "КВАЗАР-А".
